GSB Series

• 제품군

  [G+] Hollow Rotary Actuator

• 설명

  베벨과 유성감속기 조합으로 다양한 감속비 구현
  기어타입 : 헬리컬 기어
  출력베어링 형식 : 테이퍼롤러 베어링 ( L1 : 1단 표준, L2(Z) : 베벨 조합 2단, L3(M) : 유성 조합 2단)

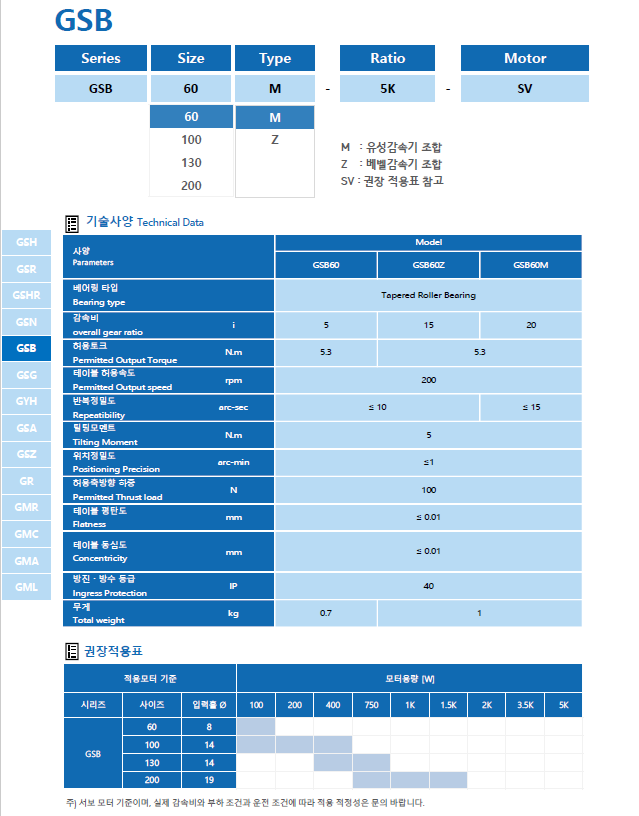

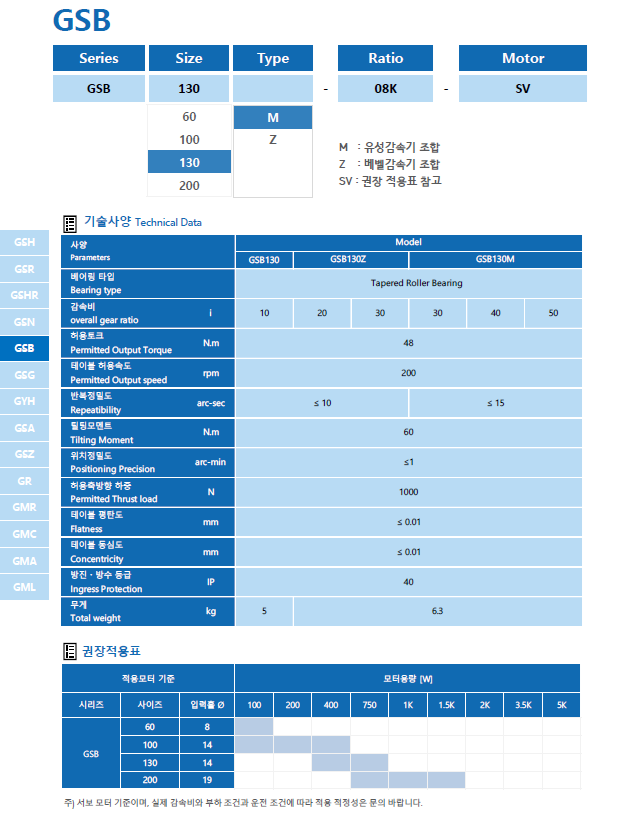

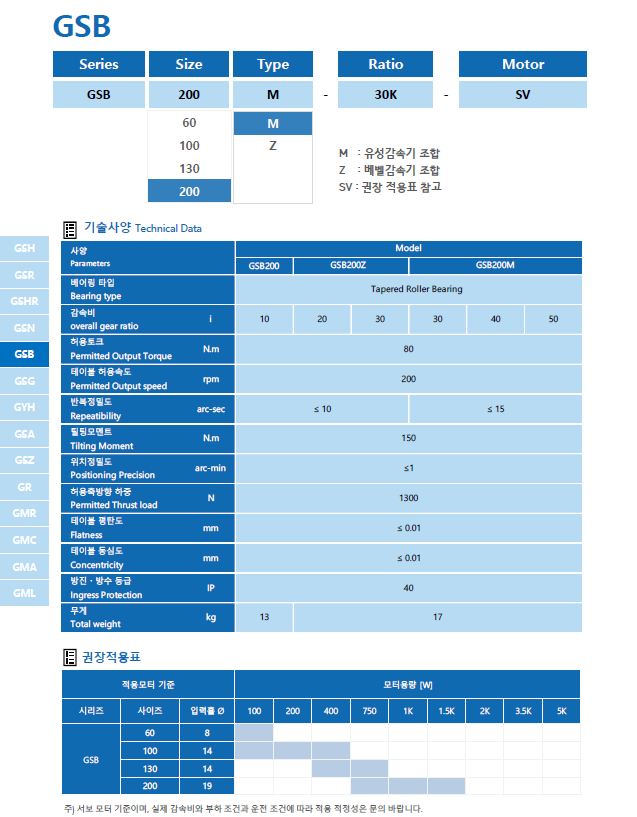

• 사양

  프레임 크기 : □60 / □100 / □130 / □200
  표준 감속비
  → L1 : 5 / 8 / 10
  → L2(Z) : 15 / 16 / 20 / 24 / 30
  → L2(M) : 24 / 30 / 32 / 40 / 50
  허용 정격 토크 : 5.3~ 380 Nm
  허용 출력 속도 : 200 rpm
  반복정밀도 ≤ 10~15 arc-sec
  위치정밀도 ≤ 1 arc-min
  축방향 런아웃 ≤ 0.01 mm
  테이블 동심도 ≤ 0.01 mm
